Mikrokontroler

Mikrokontroler (MCU) adalah sistem komputer kecil namun kuat yang banyak digunakan di berbagai perangkat elektronik, dari peralatan rumah tangga sederhana hingga mesin industri yang kompleks. Ini dirancang untuk mengontrol perangkat tertentu dan beroperasi secara real time.

Dalam artikel ini, kita akan mengeksplorasi berbagai jenis mikrokontroler, komponen inti mereka, cara kerjanya, dan berbagai aplikasinya. Kami juga akan membahas masalah umum dengan MCU dan cara mengatasinya.

Apa itu Mikrokontroler?

Mikrokontroler adalah komputer kecil mandiri pada sirkuit terintegrasi tunggal (IC) yang mengontrol perangkat tertentu dalam sistem elektronik. Itu diprogram menggunakan bahasa komputer khusus dan dapat menjalankan instruksi yang disimpan dalam memorinya. Mikrokontroler juga disebut pengontrol tertanam atau unit mikrokontroler (MCU).

Mikrokontroler umumnya digunakan dalam berbagai aplikasi, seperti robotika, otomotif, elektronik konsumen, dan perangkat medis. Mereka lebih disukai daripada prosesor lain karena biayanya yang rendah, konsumsi daya yang rendah, dan ukurannya yang kecil. Semua ini membuat mereka menjadi pilihan ideal untuk sistem tertanam.

Komponen Inti dari Mikrokontroler

Berikut adalah tiga komponen inti:

• Periferal I/O
• Memori
• Prosesor (CPU)

Mari jelajahi komponen-komponen ini secara detail.

Periferal I/O: Periferal Input/Output (I/O) adalah komponen pendukung yang berinteraksi dengan memori dan prosesor, memungkinkan mikrokontroler untuk berinteraksi dengan dunia luar. Periferal ini bertanggung jawab untuk menerima data input dan mengirim data output ke perangkat eksternal seperti sensor, tampilan, dan modul komunikasi. Periferal I/O dari mikrokontroler dapat dikategorikan ke dalam berbagai jenis, seperti I/O digital, I/O analog, PWM, dan antarmuka komunikasi seperti UART, SPI, dan I2C.

Memori: Memori adalah komponen inti lain dari mikrokontroler. Ini bertanggung jawab untuk menyimpan data dan instruksi yang diperlukan untuk mikrokontroler untuk melakukan tugasnya. Mikrokontroler biasanya memiliki dua jenis memori:

• Memori Program (ROM)
• Memori Data (RAM)

Memori program tidak mudah menguap dan menyimpan kode firmware yang digunakan untuk mengontrol fungsi mikrokontroler. Di sisi lain, memori data tidak stabil dan menyimpan data yang dibutuhkan mikrokontroler untuk melakukan tugasnya.

Prosesor (CPU): Prosesor, juga dikenal sebagai Central Processing Unit (CPU), adalah otak dari mikrokontroler. Ini bertanggung jawab untuk mengeksekusi instruksi dan melakukan perhitungan yang diperlukan untuk mengontrol fungsi mikrokontroler. Ini melibatkan logika dasar, aritmatika, transfer data, dan operasi I/O.

CPU mikrokontroler dapat dikategorikan menjadi dua jenis:

• Komputasi Set Instruksi yang Dikurangi (RISC)
• Komputasi Set Instruksi Kompleks (CISC)

Prosesor RISC memiliki set instruksi yang lebih sederhana dan lebih cepat dalam eksekusi, sementara prosesor CISC memiliki set instruksi yang lebih kompleks dan lebih lambat dalam eksekusi.

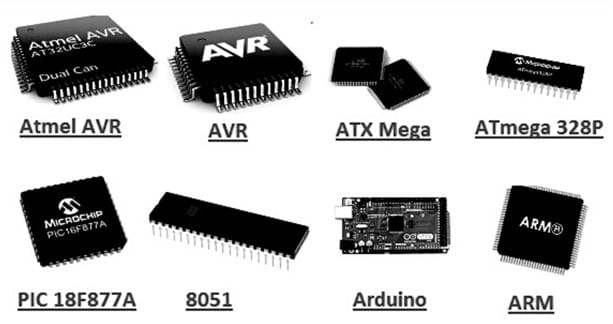

Contoh dari Mikrokontroler

Berikut adalah beberapa contoh MCU:

• Arduino Uno: Sebuah sumber terbuka, papan pengembangan berbasis mikrokontroler ATmega328P. Ini sangat ideal untuk penggemar, tujuan pendidikan, membangun proyek elektronik, dll.
• Raspberry Pi Pico: Mikrokontroler berbiaya rendah dan berkinerja tinggi berdasarkan RP2040. Ini dirancang untuk aplikasi tertanam dan komputasi fisik.
• ESP32: Mikrokontroler Wi-Fi dan Bluetooth bawaan berdaya rendah berdasarkan mikroprosesor Tensilica Xtensa LX6. Ini cocok untuk aplikasi IoT dan proyek nirkabel.
• Papan Penemuan STM32F4: Papan mikrokontroler berfitur lengkap dan berkinerja tinggi berdasarkan prosesor ARM Cortex-M4. Ini sangat ideal untuk aplikasi kompleks yang membutuhkan daya pemrosesan yang signifikan, seperti pemrosesan sinyal digital, operasi waktu nyata, kontrol lanjutan, dll.
• PIC16F877A: Mikrokontroler 8-bit serbaguna dengan berbagai periferal terintegrasi. Ini ideal untuk aplikasi kontrol tertanam.

Apa saja jenis mikrokontroler yang berbeda?

Berikut adalah beberapa jenis MCU yang paling umum.

Bagaimana Mikrokontroler Bekerja?

Seperti yang dinyatakan di atas, MCU terdiri dari unit pemrosesan pusat (CPU), memori, periferal input/output (I/O), dan jam. CPU menjalankan instruksi yang disimpan dalam memori, yang dapat mencakup kode program, data, dan pengaturan konfigurasi.

Periferal I/O memungkinkan mikrokontroler untuk berinteraksi dengan dunia luar melalui sensor, sakelar, dan tampilan. Jam mengatur waktu semua operasi dalam mikrokontroler, memastikan tugas dijalankan pada interval yang tepat. Jam ini juga dapat disesuaikan untuk menyeimbangkan kecepatan pemrosesan dan konsumsi daya.

Ketika mikrokontroler dihidupkan, ia mengeksekusi kode yang tersimpan dalam memori. Kode ini dapat diprogram sebelumnya atau dimuat ke mikrokontroler nanti melalui antarmuka pemrograman. Saat mikrokontroler mengeksekusi kode, ia dapat membaca input dari sensor, melakukan perhitungan, dan mengontrol output ke perangkat seperti motor atau tampilan.

Salah satu keuntungan utama mikrokontroler adalah kemampuannya untuk beroperasi secara real time. Karena mereka dirancang untuk aplikasi kontrol, mereka dapat merespons dengan cepat perubahan input dan memberikan output secara real time. Ini membuatnya ideal untuk aplikasi seperti robotika dan otomatisasi.

Aplikasi Mikrokontroler

MCU banyak digunakan dalam berbagai aplikasi seperti:

• Sistem otomatisasi rumah (pencahayaan pintar, kontrol suhu, dan sistem keamanan)
• Otomotif (manajemen mesin, kontrol transmisi, dan power steering listrik)
• Perangkat medis (pengukur glukosa, monitor tekanan darah, dan monitor detak jantung)
• Elektronik konsumen (kontrol jarak jauh, konsol game, dan perangkat pintar yang dapat dikenakan)
• Kontrol industri (robotika, kontrol proses, dan instrumentasi)
• Internet of Things (rumah pintar, kota pintar, dan pertanian pintar)
• Dirgantara dan Pertahanan (avionik, navigasi, dan sistem komunikasi), dll.

Perbedaan Antara Mikroprosesor dan Mikrokontroler

Untuk kejelasan yang lebih baik, mari kita jelajahi perbedaan antara mikroprosesor dan mikrokontroler dalam format tabel:

Apa Masalah Umum dengan MCU, dan Bagaimana Anda Menyelesaikannya?

Berikut adalah beberapa masalah umum dan bagaimana Anda bisa menyelesaikannya:

Masalah Waktu

• Penyebab: Mikrokontroler bergantung pada sinyal jam untuk waktu. Ketidaktepatan dalam sinyal jam atau interupsi dapat mengganggu waktu.
• Solusi: Gunakan osilator eksternal yang tepat untuk waktu kritis. Terapkan analisis waktu yang cermat dan teknik sinkronisasi dalam kode Anda untuk memastikan tugas dijalankan seperti yang diharapkan.

Masalah Daya

• Penyebab: Catu daya yang tidak konsisten dapat menyebabkan perilaku atau kerusakan yang tidak menentu. Hal ini dapat disebabkan oleh sumber daya yang buruk, pengaturan tegangan yang tidak memadai, atau perubahan permintaan daya yang tiba-tiba.
• Solusi: Gunakan pengatur tegangan dan IC manajemen daya untuk menyediakan catu daya yang stabil. Rancang sistem Anda untuk menangani fluktuasi daya.

Masalah Panas

• Penyebab: Operasi yang berkepanjangan atau penarikan arus tinggi dapat menyebabkan mikrokontroler menjadi terlalu panas.
• Solusi: Gabungkan heat sink atau sistem pendingin dalam desain di mana pembangkitan panas yang tinggi diharapkan. Optimalkan kode Anda untuk mengurangi beban prosesor dan konsumsi daya.

Masalah Kebisingan

• Penyebab: Gangguan elektromagnetik dan frekuensi radio dapat merusak sinyal, yang menyebabkan perilaku yang salah.
• Solusi: Gunakan teknik perisai dan pentanahan yang tepat dalam desain sirkuit Anda. Gunakan filter dan manik-manik ferit untuk meminimalkan kebisingan pada saluran listrik dan sinyal.

Masalah Kode

• Penyebab: Bug dan kode yang tidak efisien dapat menyebabkan perilaku yang tidak terduga, crash, atau kerentanan keamanan.
• Solusi: Menerapkan praktik pengujian dan debugging kode yang ketat. Gunakan alat analisis kode statis dan patuhi standar pengkodean untuk meminimalkan kesalahan.

Masalah Keamanan

• Penyebab: Penyerang dapat menargetkan mikrokontroler yang ingin mengeksploitasi kerentanan untuk akses tidak sah atau pencurian data.
• Solusi: Gabungkan langkah-langkah keamanan dari fase desain, termasuk enkripsi untuk transmisi data, bootloader yang aman, dan fitur keamanan berbasis perangkat keras.

Masalah Kompatibilitas

• Penyebab: Mikrokontroler mungkin tidak berinteraksi dengan benar dengan komponen lain karena perbedaan tingkat tegangan, protokol komunikasi, atau koneksi fisik.
• Solusi: Pilih komponen dengan hati-hati untuk memastikan kompatibilitas. Gunakan pengubah level, konverter logika, atau penerjemah protokol seperlunya.
